Устройство пусковое электромагнитное взрывозащищенное F1120012




Устройство пусковое электромагнитное взрывозащищенное F1120012
ТУ 4854-014-49327238-2013

Сертификат соответствия

№ ТС RU С- RU.ГБ06.А.00031.

Срок действия с 15.07.2013 г.

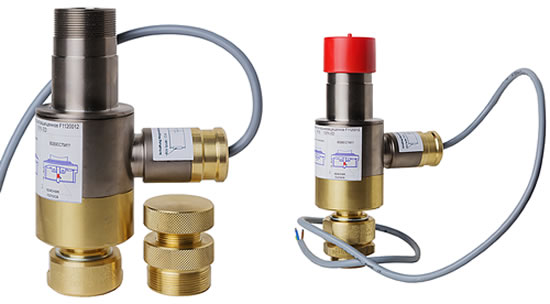

Устройство пусковое электромагнитное взрывозащищенное F1120012 (далее – пускатель), предназначено для пуска оборудования пожаротушения, распо­ложенного внутри или снаружи наземных строений, атмосфера которых может содержать взрывоопасные смеси газов или паров с воздухом.

Возможные взрывоопасные зоны применения пускателя, категории и группы взрывоопасных смесей газов и паров с воздухом (см. таблицу II-5 на стр. 91) – в соответствии с требованиями ГОСТ Р 51330.9, ГОСТ Р 51330.11 и «Правил устройства электроустановок» (ПУЭ гл. 7.3).



ПРЕДУПРЕЖДЕНИЕ!

Пускатель не применяется в оборудовании пожаротушения, установленного в под­земных выработках шахт и рудников и их наземных строений, опасных по рудничному газу и/или пыли.



Пускатель предназначен для пуска модулей пожаротушения и распределительных уст­ройств производства ЗАО «МЭЗ Спецавтоматика».

Применение пускателя для пуска оборудования пожаротушения других производителей со­гласовывается с изготовителем в установленном порядке.

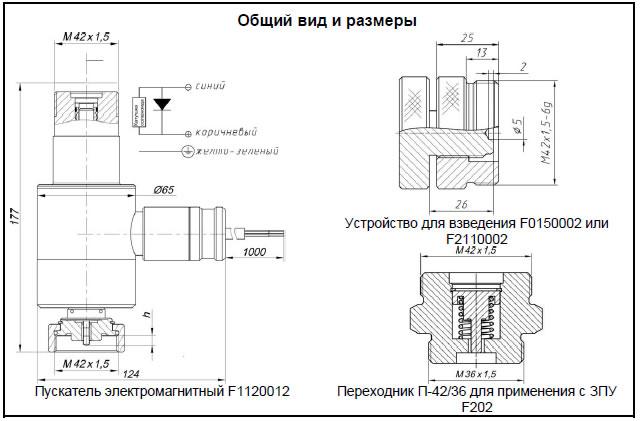

Пускатели поставляются отдельно от оборудования пожаротушения и устанавливаются на его запорные устройства или распределительные устройства при монтаже на месте эксплуа­тации.

При использовании пускателя для ЗПУ F202 необходим переходник П-42/36. Переходник устанавливается между пускателем и пусковым портом ЗПУ c внутренней резьбой М36х1,5.

Устройство для взведения F0150002 или F2110002 поставляется в количестве 1 шт. на партию до 20 электромагнитных взрывозащищенных пусковых устройств.



Примеры условных обозначений при заказе

Устройство пусковое электромагнитное взрывозащищенное F1120012 для применения с ЗПУ типа СА и распределительными устройствами типа РУМЭЗ:

F1120012 ТУ 4854-014-49327238-2013



То же, но для применения с ЗПУ типа F202:

F1120012 ТУ 4854-014-49327238-2013 с переходником П-42/36






Таблица II-5 – Основные технические характеристики устройства пускового электромагнитного взрывозащищенного F1120012

Наименование характеристики

Показатель

Взрывоопасные смеси по ГОСТ Р 51330.11

категории IIA, IIB, IIC; группы Т1...Т5

Вид взрывозащиты

взрывонепроницаемая оболочка

Маркировка взрывозащиты

1ExdIICT6Х

Степень защиты оболочки по ГОСТ 14254

IP65

Способ пуска

электрический

Защита от поражения электрическим током по
ГОСТ 12.2.007.0

класс III

Инициирующий элемент

Соленоид

Параметры электрического пускового импульса постоянного тока:

- напряжение, В

- сила тока, А

- длительность импульса, с, не менее





от 18 до 28

0,5

1

Сила тока в цепи контроля при постоянном пропускании тока прямой полярности, А, не более

0,02

Сопротивление цепи соленоида, Ом

50±10%

Сопротивление цепи заземления, Ом, не более

2,0

Потребляемая активная мощность, Вт, не более

4,5

Режим работы, ПВ, %

100

Электрический  кабель:

- количество жил

- сечение жил, мм2

- длина, мм



3

1,5

1000±50

Максимальная температура корпуса пускателя после срабатывания, °С, не более

85

Длина выступающей части штока толкателя, мм:

а) до срабатывания пускателя

б) после срабатывания пускателя



6,5

14,6

Номинальное толкающее усилие для ручного срабатывания, Н

150

Габаритные размеры, мм:

- длина

- ширина



178

125

Присоединительная резьба к запорным устройствам оборудования пожаротушения

М42х1,5-6H

Присоединительная резьба к ручному дублеру

М42х1,5-6g

Крутящий момент для установки пускателя на ЗПУ, Н·м

25

Масса, кг, не более

2,5

Ресурс

500 срабатываний

Срок службы в составе оборудования пожаротушения, лет

20
