Комплект деталей пневматического пуска


Комплект деталей пневматического пуска предназначен для соединения источника управляющего газа с пневматическими пусковыми устройствами модулей пожаротушения.

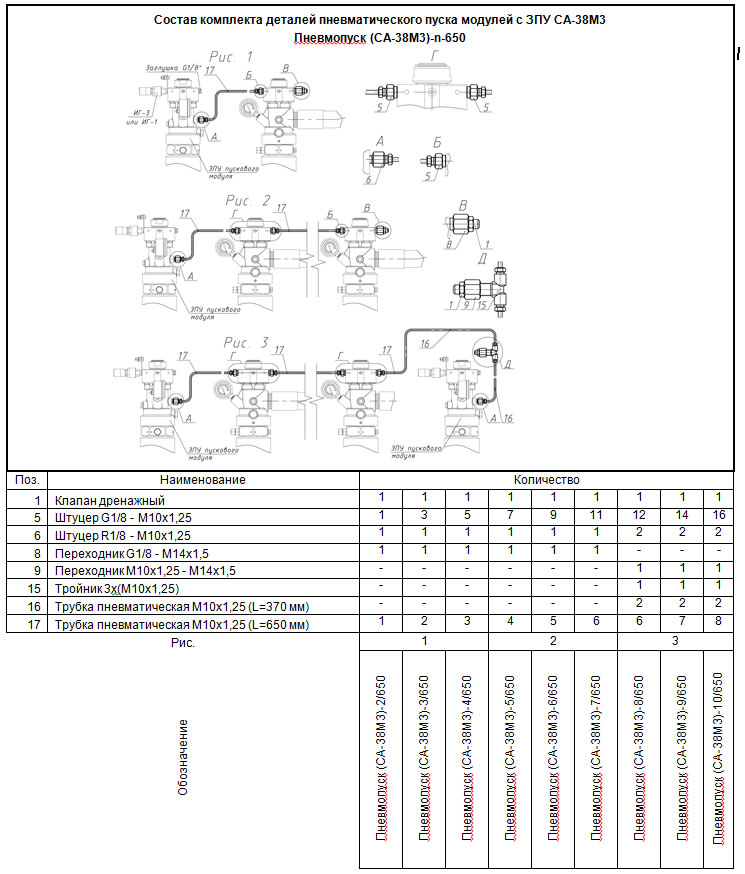

Комплект деталей пневматического пуска состоит из штуцеров с резьбой G1/8” и R1/8”, пневматических трубопроводов DN3, тройников и дренажного клапана. Комплектация зависит от типа ЗПУ, количества модулей и максимального расстояния между осями баллонов модулей.

Количество модулей должно быть не более 10 (включая пусковые модули). Количество мо­дулей при заказе указывается с учетом пусковых.

Максимальное расстояние между осями баллонов составляет: 370 мм – для модулей с бал­лонами, изготавливаемым по ГОСТ 949-73 или 650 мм – для остальных модулей производства ЗАО «МЭЗ Спецавтоматика».



Примеры условных обозначений при заказе

Комплект деталей  пневматического пуска трех модулей (1 пусковой + 2 рабочих) с ЗПУ типа В481

Пневмопуск (В481)-3/650

То же, но для 10 модулей (2 пусковых + 8 рабочих) с ЗПУ типа СА-18 и баллонами емкостью 40 или 25 л, изготавливаемым по ГОСТ 949-73:

Пневмопуск (СА-18)-10/370
