Модули газового пожаротушения типа ИМП
|
ИМП с ЗПУ DN 12мм ТУ 4854-011-49327238-09 |
Сертификат соответствия № C-RU.ПБ01.В.00379 действителен по 12.01.2015 г. |
Модули предназначены для хранения сжатых газов (условное обозначение «И»). Применяются в АУГП централизованного или модульного типа.
Тип и давление ГОТВ определяется проектом, но не более значений, указанных в
таблице I-12 ниже.
В зависимости от условий применения модули могут комплектоваться электрооборудованием во взрывозащищенном исполнении (устройство пусковое электромагнитное взрывозащищенное типа F1120012 ТУ 4854-014-49327238-2013), имеющем маркировку взрывозащиты - 1ExdIICT6Х по ГОСТ Р 51330.0.

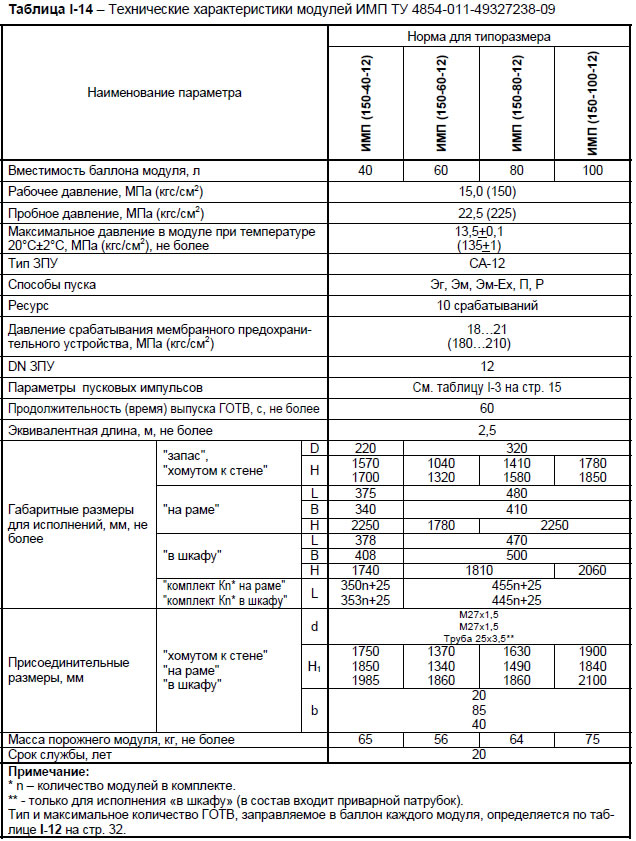

Таблица 12 - Параметры наполнения модулей типа ИМП
|
Наименование ГОТВ (см. таблицу I-1 на стр. 5) |
Давление, МПа (кгс/см2) |
|
Азот |
13,5±0,1 (135±1) |
|
Аргон |
|
|
Инерген, Инертген |
Примечания: Давление ГОТВ в модуле указано при температуре (20±2) °С.

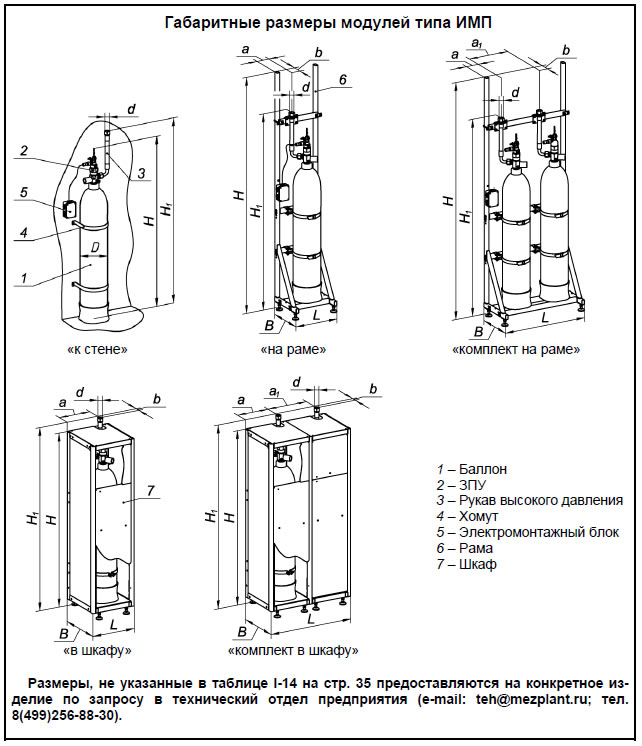

Модули исполнения «комплект» могут по требованию заказчика поставляться с коллектором. Габаритные и присоединительные размеры коллекторов указаны в таблице 13 ниже.
Таблица 13 – Технические характеристики коллекторов для модулей «комплект» типа ИМП и батарей на базе этих модулей
|
Наименование параметра |
Норма для типоразмера |
||||||||||||
|
К2-ИМП Б2-ИМП |
К3-ИМП Б3-ИМП |
К4-ИМП Б4-ИМП |
К5-ИМП Б5-ИМП |
К6-ИМП Б6-ИМП |
К7-ИМП Б7-ИМП |
К8-ИМП Б8-ИМП |
К9-ИМП Б9-ИМП |
К10-ИМП Б10-ИМП |
|||||
|
Модули и батареи с ЗПУ DN12 (СА-12) по ТУ 4854-011-49327238-09 |
|||||||||||||
|
Номинальный диаметр DN |
25 |
30 |
38 |
||||||||||
|
Труба по ГОСТ 8734-75 (материал Сталь 20) |
32х3,5 |
38х3,5 |
45х3,5 |
||||||||||
|
Длина коллектора, мм, не более |
|
|
|
|
|
|
|
|
|
||||
|
- для модулей вместимостью 40л |
980 |
1350 |
1700 |
2050 |
2400 |
2850 |
3100 |
3450 |
3800 |
||||
|
- для модулей вместимостью 60, 80 и 100 л. |
1200 |
1650 |
2100 |
2550 |
3050 |
3500 |
3950 |
4400 |
4850 |
||||
|
Присоединительная резьба патрубков |
М27х1,5 |
||||||||||||
|
Рабочее давление, МПа (кгс/см2) |
15,0 (150) |
||||||||||||
|
Пробное давление, МПа (кгс/см2) |
22,5 (225) |
||||||||||||
|
Примеры условных обозначений модулей типа ИМП при заказе |
|
Модуль для сжатых газов (условное обозначение «И») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 12 мм, с запуском от электромагнита или от ручного дублёра (условное обозначение «ЭмР»), исполнения «на раме»: Модуль ИМП(150-100-12)ЭмР Комплект из 5-ти модулей для сжатых газов (условное обозначение «И») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 12 мм, с запуском пускового модуля от газогенератора (условное обозначение «Эг»), а остальных модулей – от пускового модуля, исполнения «на раме»: Модуль «комплект» К5-ИМП(150-100-12)Эг-ЭПМ на раме ТУ 4854-011-49327238-09 То же, но с запуском пускового модуля от взрывозащищенного электромагнитного пускового устройства (условное обозначение «Эм-Ех») исполнения «в шкафу» с коллектором: Модуль «комплект» К5-ИМП(150-100-12)Эм-Ех-ЭПМ в шкафу с коллектором |
