Манометры

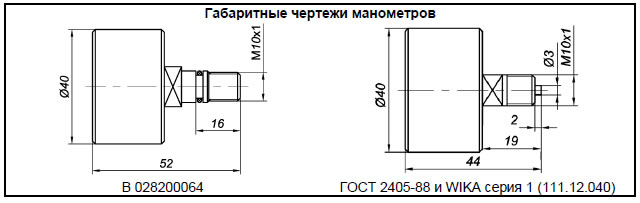

Таблица III-4  – технические характеристики манометров показывающих

Обозначение манометра

Применение

В 028200064

ЗПУ В481 и В480 1

ГОСТ 2405-88 и WIKA серия 1 (111.12.040)

БИП и ЗПУ СА-12, СА-18, СА-38

WIKA PGS21

ЗПУ СА-38М3

Класс точности и предел измерения - в зависимости от типа модуля:

- модули ИМП                                          - кл. точности 1,5; 0...25 МПа.

- модули 1МП(60-ХХ-ХХ)                        - кл. точности 2,5; 0...10 МПа.

- модули 1МП(150-ХХ-ХХ) и БИП          - кл. точности 2,5; 0...25 МПа.

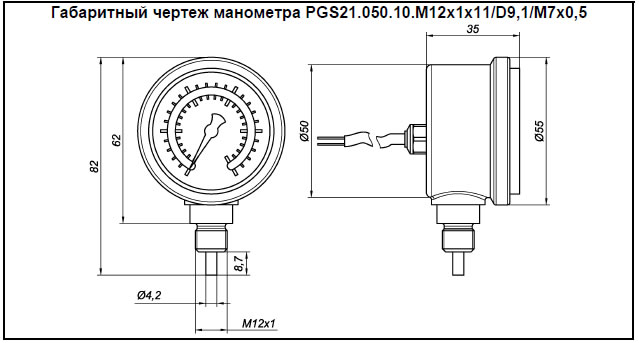

Манометр показывающий и сигнализирующий типа PGS21 WIKA



Манометр предназначен для визуального контроля и выдачи сигнала о снижении давления в модулях газового пожаротушения типа 1МП и применяется для комплектации модулей с ЗПУ типа СА-38М3.

Манометр устанавливается через обратный клапан, обеспечивающий замену манометра на модуле, находящимся под давлением газа.





Таблица III-5  – Технические характеристики PGS21.050.10.М12х1х11/D9,1/М7х0,5



Диапазон измерения давления, МПа

0 – 10,0

Класс точности

1,6

Давление срабатывания, МПа

(размыкание контактов)

3,3 ± 0,25

Контакты

фиксированные

Материал корпуса

нержавеющая сталь

Степень защиты

IP65

Электрические параметры:

- напряжение коммутации, В

4,5 – 24 (пост./переменный ток)

- ток коммутации, мА

5 - 100

- коммутируемая нагрузка, Вт

макс. 2,4

Соединительный кабель:

- сечение проводника, мм2

0,14

- сопротивление изоляции, МОм/км

10

- длина, м

1

Масса, кг, не более

0,18
