Клапан сброса избыточного давления (КСИД)


Клапан сброса избыточного давления (КСИД) предназначен для защиты помещений и оборудования от избыточного давления газа, образующегося во время выпуска в помещение газового огнетушащего вещества (ГОТВ) из сосудов (баллонов) установки газового пожаротушения.

КСИД является устройством, затвор которого открывается при достижении избыточного давления газа в помещении, соответствующем давлению открытия запорного органа клапана, при этом происходит сброс среды из защищаемого помещения в атмосферу.

После сброса среды до установленного давления происходит посадка запорного органа на седло с заданной герметичностью клапана, что обеспечивает более длительное сохранение огнетушащей концентрации ГОТВ в защищаемом помещении.

Необходимость применения КСИД в составе оборудования установки газового пожаротушения подтверждается расчетом по методике, приведенной в приложении 3 СП 5.13130.2009.

Типоразмер проходных сечений клапана (600 и 1800 см2) позволяет проектировщику оптимизировать количество устанавливаемых клапанов (как правило, для большинства защищаемых помещений устанавливается не более двух-трех КСИД).

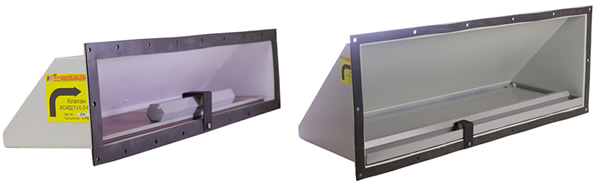

КСИД монтируется на вертикальных ограждающих конструкциях (стена, дверь) внутри защищаемого объекта в соответствии с требованиями проекта на автоматическую установку газового пожаротушения. Теплоизолированное исполнение - КСИД(Т), заслонка которого изготавливается из материала с низкой теплопроводностью, имеет специальное теплоизолирующее покрытие корпуса, предотвращающее конденсацию влаги на внутренних поверхностях клапана, что позволяет устанавливать клапан на стену ограждающей конструкции, непосредственно контактирующую с внешней средой.

Руководство по эксплуатации КСИД размещено на корпоративном сайте ЗАО «МЭЗ Спецавтоматика» www.mezplant.ru в разделе «Техническая поддержка».

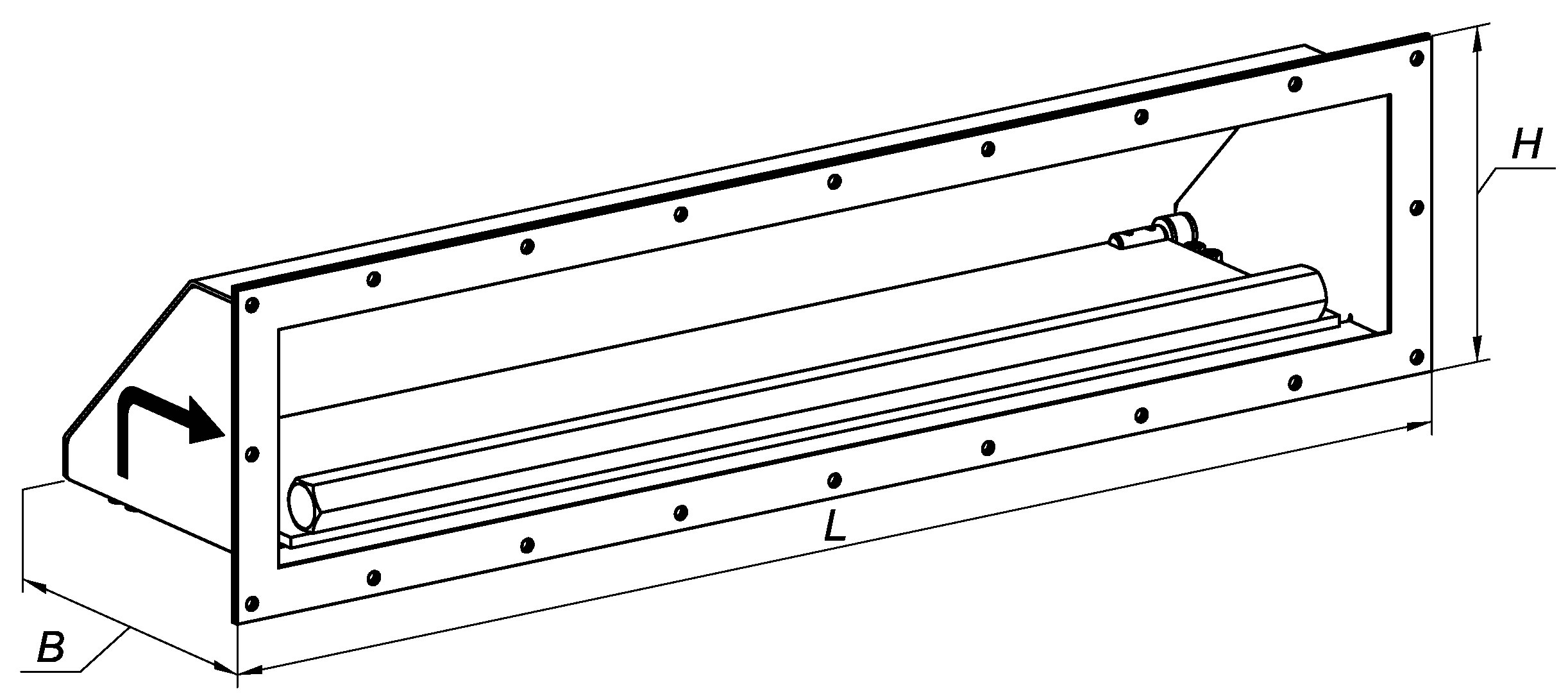

Конструкция и размеры КСИД



Размеры, не указанные в таблице I-41 на стр. 80 и на данном рисунке предоставляются на конкретное изделие по запросу в технический отдел предприятия (e-mail: teh@mezplant.ru; тел. 8(499)256-88-30).





Примеры условных обозначений КСИД при заказе

Клапан сброса избыточного давления с давлением открытия заслонки 1,2 кПа и с площадью проходного сечения 600 см2:

КСИД-1,2-600

Клапан сброса избыточного давления теплоизолированный, с давлением открытия заслонки 0,5 кПа и с площадью проходного сечения 1800 см2:

КСИД(Т)-0,5-1800

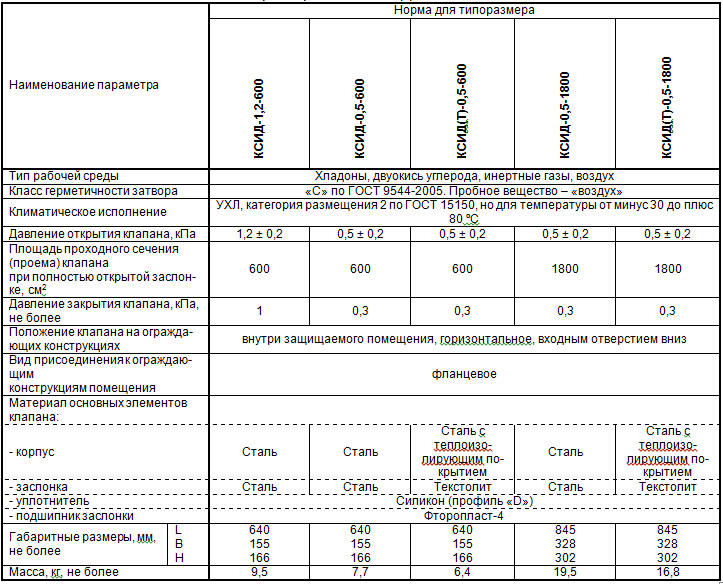

Таблица 41 – Технические характеристики КСИД
