Батареи газового пожаротушения типа Б-1МП


Примеры условных обозначений батарей

с модулями типа 1МП при заказе

Батарея газового пожаротушения с 4-мя модулями для сжиженных газов с газом-вытеснителем (условное обозначение «1») вертикального исполнения для стационарных наземных объектов (условное обозначение «МП») с рабочим давлением 60 кгс/см2, номинальной вместимостью баллона 100 л, номинальным диаметром ЗПУ 50 мм, с запуском пускового модуля от электромагнита или от ручного дублёра (условное обозначение «ЭмР»), а остальных модулей – давлением газа пускового модуля, с выходом коллектора вправо:

Батарея Б4-1МП(60-100-50)ЭмР-ЭПМ ТУ 4854-006-49327238-2005

То же, но с запуском пускового модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»):

Батарея Б4-1МП(60-100-50)ЭгР-ЭПМ ТУ 4854-006-49327238-2005

То же, но с раздельным электропневматическим пуском, с запуском пусковых модулей от электромагнита или от ручного дублёра (условное обозначение «ЭмР»), а остальных модулей – давлением газа пусковых модулей:

Батарея Б4-1МП(60-100-50)ЭмР-ЭЗ/ЭПМ ТУ 4854-006-49327238-2005

То же, но с номинальным диаметром ЗПУ 38 мм, раздельным электропневматическим пуском, с запуском пусковых модулей от газогенератора или от ручного дублёра (условное обозначение «ЭгР»), а остальных модулей – давлением газа пусковых модулей:

Батарея Б4-1МП(60-100-38)ЭгР-ЭЗ/ЭПМ ТУ 4854-011-49327238-09

То же, но с запуском каждого модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР») и с выходом коллектора влево:

 Батарея Б4-1МП(60-100-38) ЭгР-ЭЗ/ЭПМ ТУ 4854-011-49327238-09 (левая)



ВНИМАНИЕ!

При заказе необходимо указать:

- требуемый алгоритм срабатывания модулей батареи;

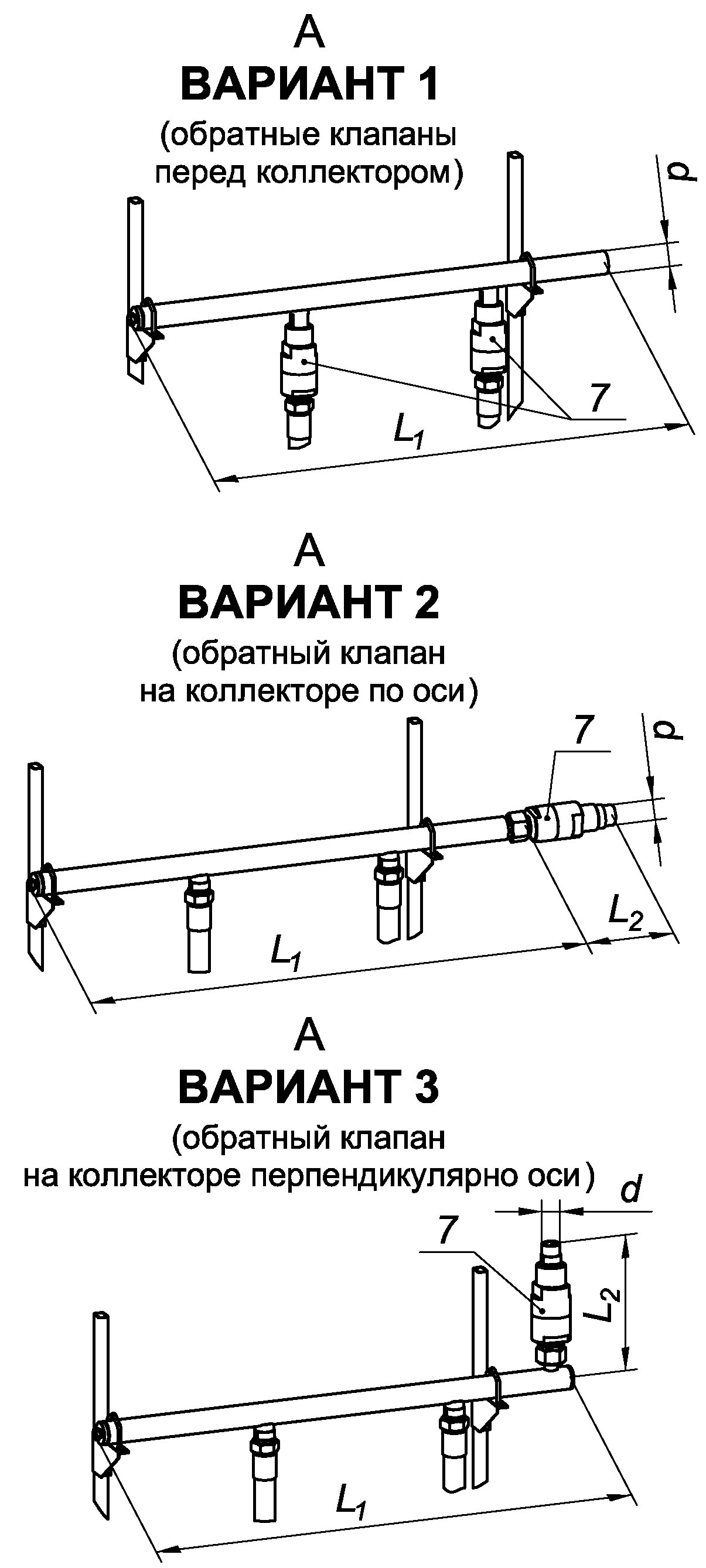

- схему установки обратных клапанов на коллекторе по варианту 1, 2 или 3 (см. рис. на стр. 59).

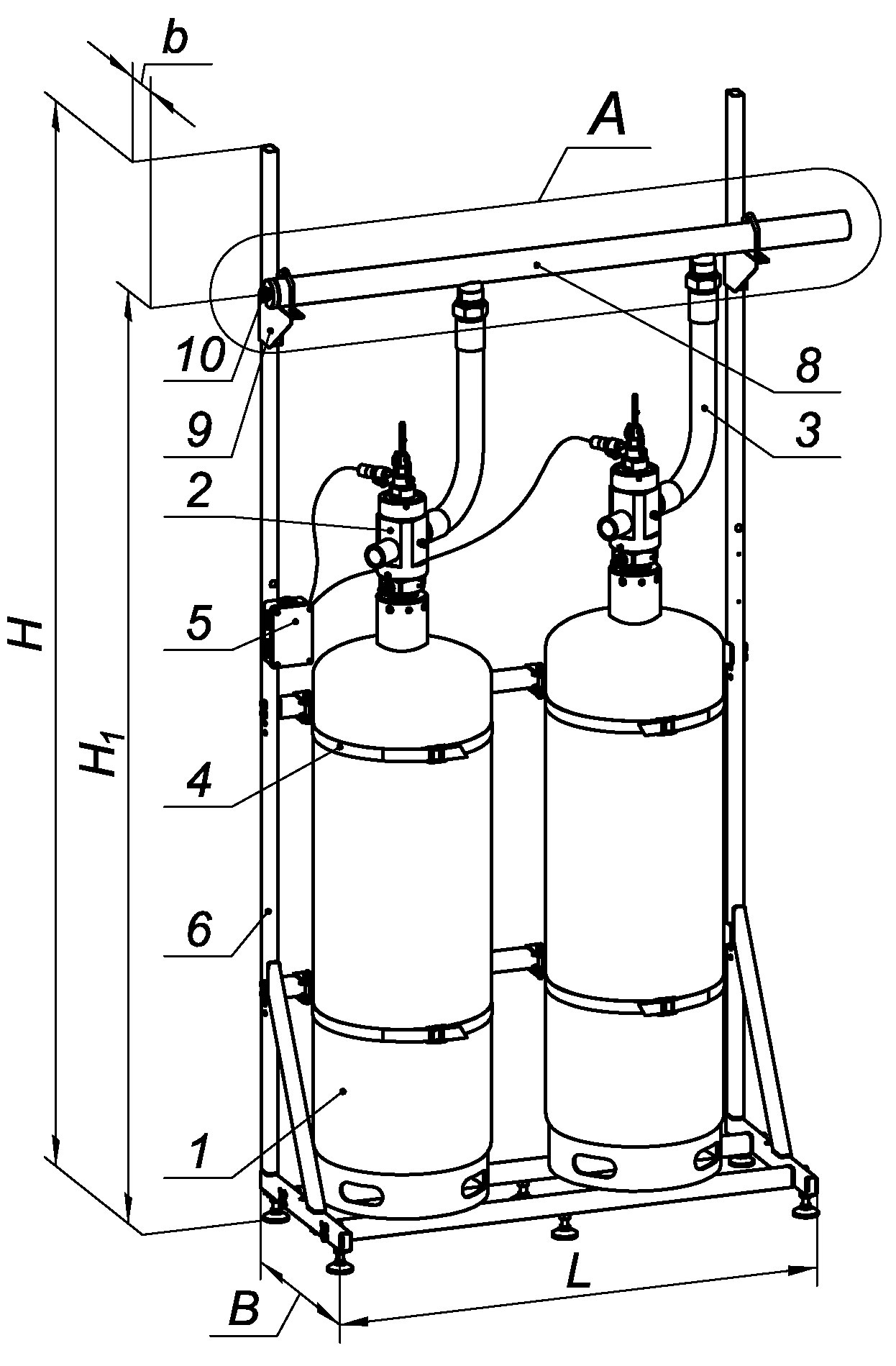

Габаритные размеры батарей типа Б-1МП

1 – Баллон

2 – ЗПУ

3 – Рукав высокого давления

4 – Хомут

5 – Электромонтажный блок

6 – Рама

7 – Обратный клапан

8 – Коллектор

9 – Опора коллектора

10 – Место под СДУ



Размеры, не указанные в таблице I-30 на стр. 60 и на данном рисунке предоставляются на конкретное изделие по запросу в технический отдел предприятия (e-mail: teh@mezplant.ru; тел. 8(499)256-88-30).



Габаритные и присоединительные размеры коллекторов указаны в таблице 5  на стр. 23.

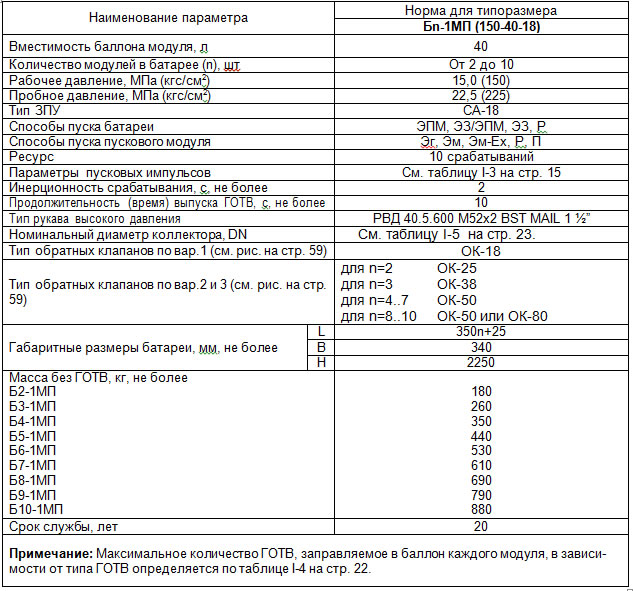

Таблица 30 – Технические характеристики батарей типа Бn-1МП ТУ 25-09-044-07-98

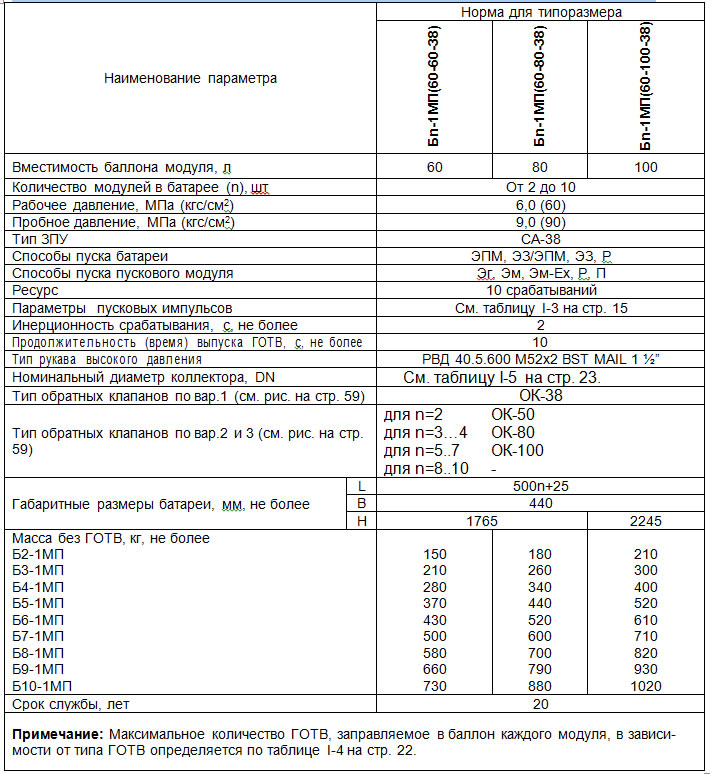

Таблица 31 – Технические характеристики батарей типа Бn-1МП ТУ 4854-006-49327238-2005

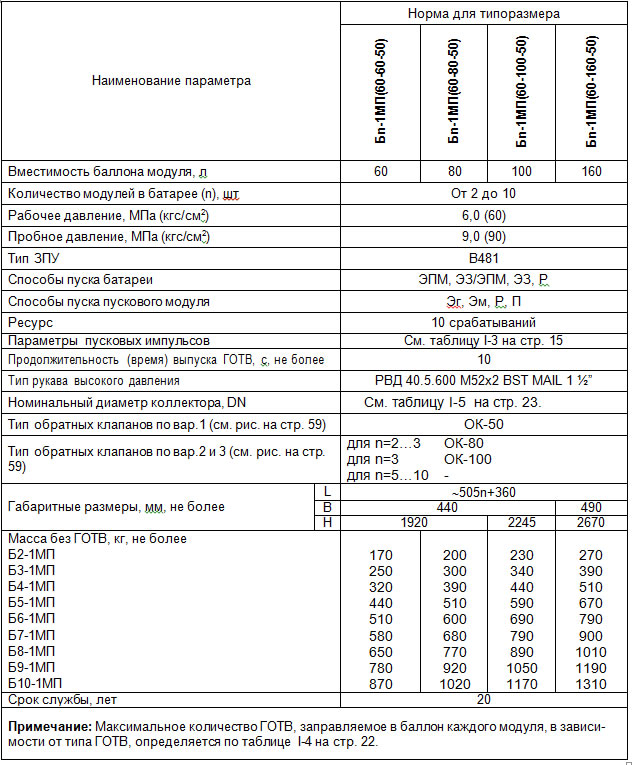

Таблица 32 – Технические характеристики батарей типа Бn-1МП ТУ 4854-011-49327238-09



Структурная схема батареи типа Б-1МП

Входит в комплект поставки батареи:

1 - Пусковой модуль (с электропиротехни-ческим или электромагнитным пускателем и ручным дублёром)

2 - Рабочий модуль (с пневматическим пускателем)

3 - Рукав высокого давления

4 - Коллектор с местом под СДУ

5 - Электромонтажный блок с клеммником на 10 пар контактов по 1,5 мм2 10А

   - Рама



Тип и количество оговаривается при заказе:

6 - Обратный клапан

7 - Пусковой трубопровод с дренажным клапаном



Заказывается отдельной позицией:

8 - Сигнализатор давления универсальный (СДУ)

9 - Испытательная заглушка с прокладкой

10 - Датчик давления (ДД) ЗПУ

     - Газогенератор УП-3М или ПП-3СП (см. стр. 86)
