Проектирование технологической части АУГП


Состав технологической части АУГП определяется проектом, выполненным специализированной проектной организацией на основе Свода правил СП 5.13130.2009 или специальных технических условий на проектирование АУГП.

Типовой состав технологической части АУГП на базе модулей различных типов представлен на рисунках на стр. 12, 13 и 14.

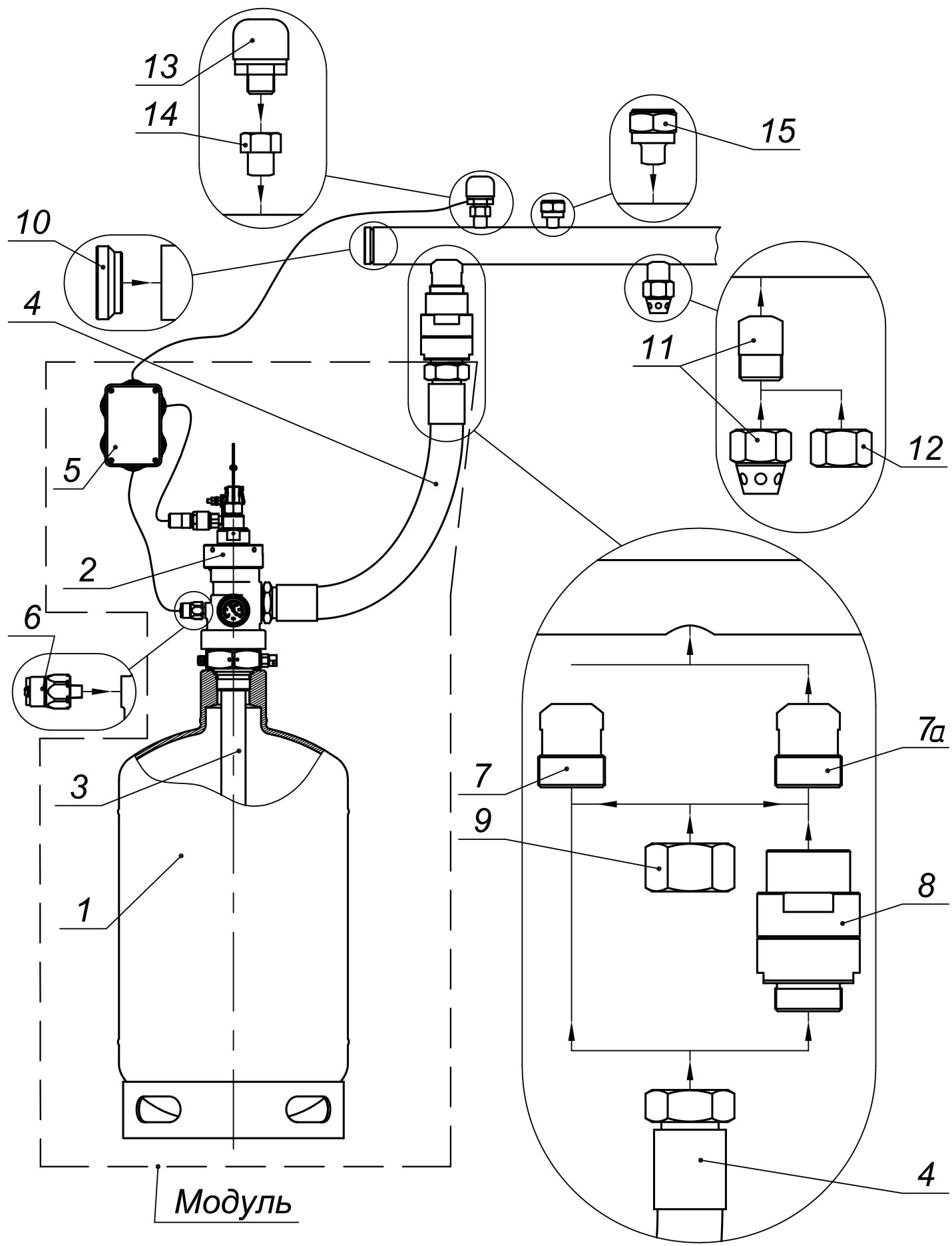

Типвой состав технологической части АУГП с модулями 1МП и 1МП-Л c электропиротехническим пуском

Входит в комплект поставки модуля:

1 - Баллон

2 - ЗПУ с манометром и пускателем

3 - Сифонная трубка

4 - Рукав высокого давления

5 - Электромонтажный блок с клеммником на 10 пар контактов по 1,5 мм2 ,10А

   - Рама, шкаф или комплект креплений к стене

Заказывается отдельной позицией:

6 - Датчик давления (ДД) ЗПУ

7 - Приварной штуцер

- Приварной штуцер под обратный клапан

8 - Обратный клапан

9 - Испытательная заглушка с прокладкой

10 - Трубная заглушка

11 - Насадок в комплекте с муфтой

12 - Испытательная заглушка с прокладкой

13 - Сигнализатор давления универсальный (СДУ)

14 - Муфта для установки СДУ с прокладкой

15 - Узел подсоединения бал­лона испытательного пе­реносного (БИП)

     - Газогенератор УП-3М или ПП-3СП (см. стр. 86)



Типовой состав технологичесой части АУГП с модулями 2МП, 2МП-Л или 2МП-С c электропиротехническим пуском







Входит в комплект поставки модуля:

1 - Баллон

2 - ЗПУ с пускателем

3 - Сифонная трубка

4 - Рукав высокого давления

5 - Электромонтажный блок с клеммником на 10 пар кон­тактов по 1,5 мм2 10А

6 – Устройство контроля сохранности массы ГОТВ (весовая площадка с элек­тронным терминалом)

   - Рама, шкаф или комплект кре­плений к стене



Заказывается отдельной позицией:

7 - Приварной штуцер

- Приварной штуцер под обратный клапан

8 - Обратный клапан

9 - Испытательная заглушка с прокладкой

10 - Трубная заглушка

11 - Насадок в комплекте с муф­той

12 - Испытательная заглушка с прокладкой

13 - Сигнализатор давления уни­версальный (СДУ)

14 - Муфта для установки СДУ с прокладкой

15 - Узел подсоединения баллона испытательного переносного (БИП)

     - Газогенератор УП-3М или ПП-3СП (см. стр. 86)

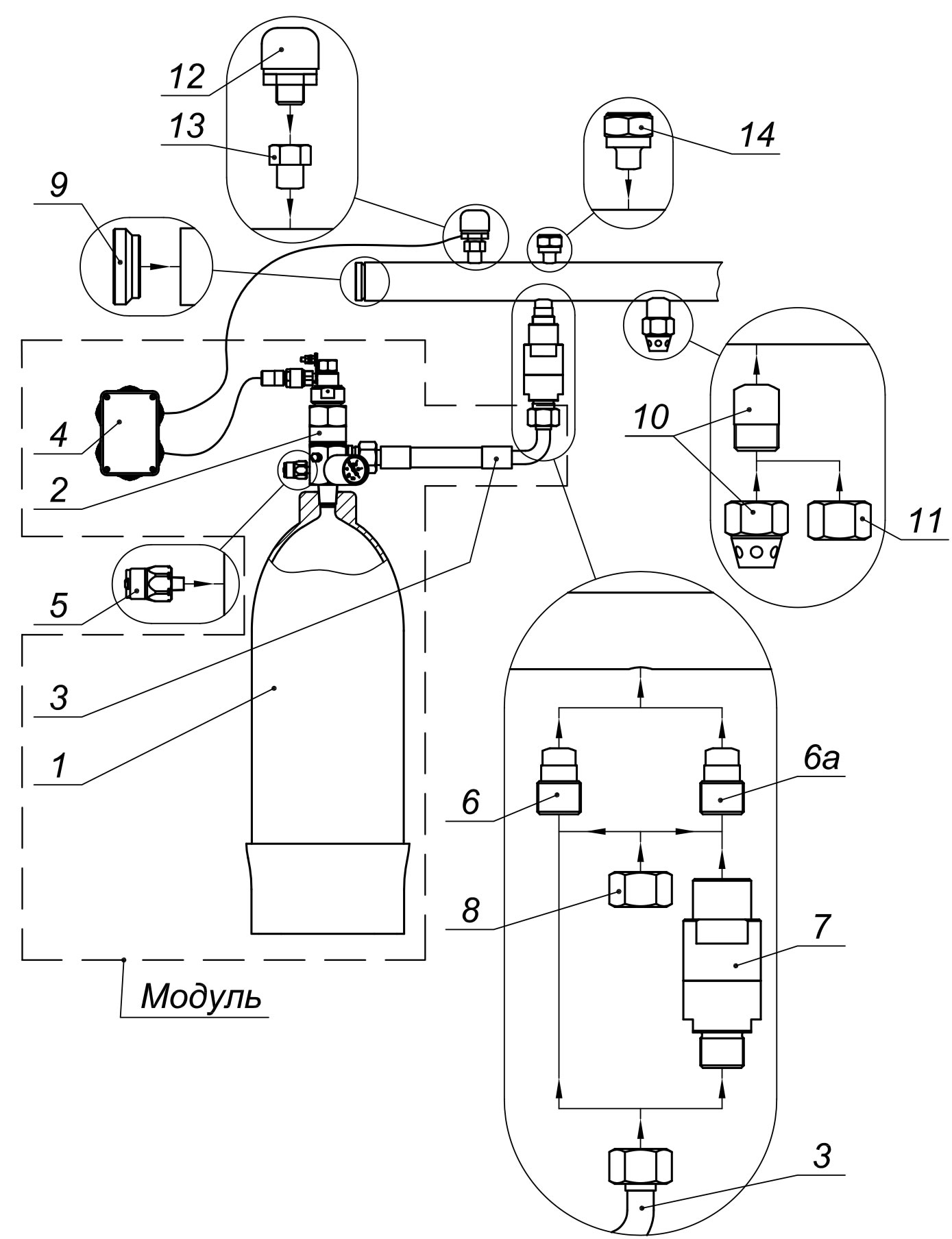

Типоой состав технологической части АУГП с модулем типа ИМП и ИМП-Л c электропиротехническим пуском





Входит в комплект поставки модуля:

1 - Баллон

2 - ЗПУ с манометром и пускателем

3 - Рукав высокого давления

4 - Электромонтажный блок с клеммником на 10 пар контактов по 1,5 мм2 10А

   - Рама, шкаф или комплект креплений к стене



Заказывается отдельной позицией:

5 - Датчик давления (ДД) ЗПУ

6 - Приварной штуцер

- Приварной штуцер под обратный клапан

7 - Обратный клапан

8 - Испытательная заглушка с прокладкой

9 - Трубная заглушка

10 - Насадок в комплекте с муфтой

11 - Испытательная заглушка с прокладкой

12 - Сигнализатор давления универсальный (СДУ)

13 - Муфта для установки СДУ с прокладкой

14 - Узел подсоединения баллона испытательного переносного (БИП)

     - Газогенератор УП-3М или ПП-3СП (см. стр. 86)
