Модули газового пожаротушения типа ИМП-Л (горизонтальное расположение баллона)
ИМП-Л ТУ 4854-007-49327238-2006 |
Сертификат соответствия № С-RU.ПБ01.В.01783, действителен по 28.12.2016 г. |
Модули предназначены для хранения сжатых газов (условное обозначение «И»). Применяются в АУГП модульного типа.
Применение модуля горизонтального исполнения наиболее целесообразно в условиях ограниченного пространства помещения по высоте. Модуль может быть размещен в пространстве под полом или за потолком размером по высоте от 400 до 520 мм (в зависимости от диаметра корпуса применяемого баллона).
Модули комплектуются баллонами средней и большой вместимости (от 60 до 100 л).

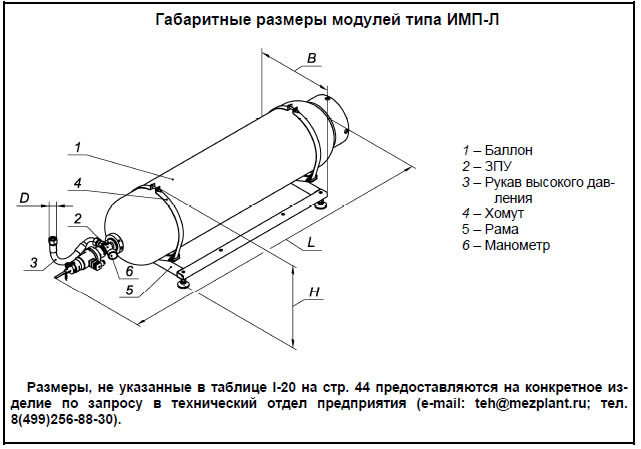

На защищаемом объекте баллон модуля расположен в горизонтальном положении на устройстве для его закрепления (раме).
Отклонение модуля ИМП-Л от горизонтального положения не регламентируется.
Выпускное отверстие ЗПУ модуля ИМП-Л можно устанавливать в любое положение (вниз, влево, вправо под любым углом), вращая баллон модуля в ложементах рамы относительно его продольной оси.
Наименование применяемых ГОТВ указано в таблице I-1 на стр. 5.

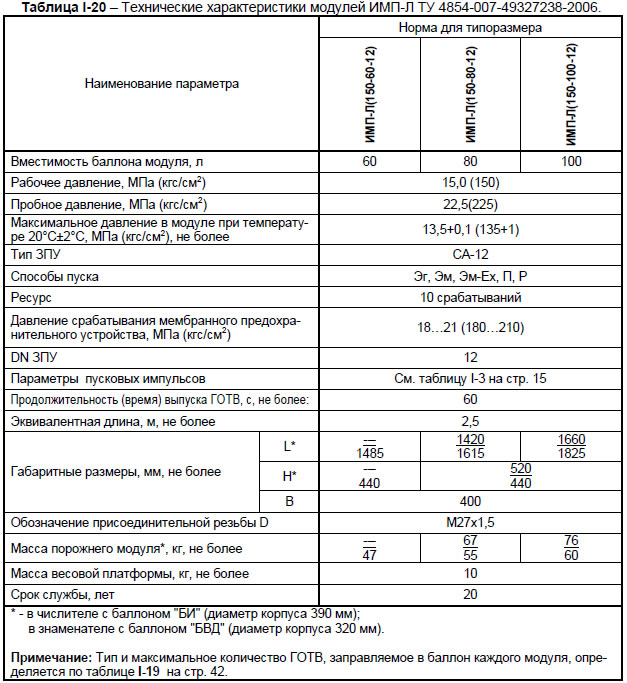

Тип и значение давления ГОТВ определяется проектом, но не более значений, указанных в таблице I-19 ниже.
В зависимости от условий применения модули могут комплектоваться электрооборудованием во взрывозащищенном исполнении (устройство пусковое электромагнитное взрывозащищенное типа F1120012 ТУ 4854-014-49327238-2013), имеющем маркировку взрывозащиты - 1ExdIICT6Х по ГОСТ Р 51330.0.
Таблица 19 - Параметры наполнения модулей типа ИМП
Наименование ГОТВ (см. таблицу I-1 на стр. 5) |
Давление, МПа (кгс/см2) |
Азот |
13,5±0,1 (135±1) |
Аргон |
|
Инерген, Инертген |
Примечания: Давление ГОТВ в модуле указано при температуре (20±2) °С.
Примеры условных обозначений модулей типа ИМП-Л при заказе |
Модуль для сжатых газов (условное обозначение «И») горизонтального исполнения для стационарных наземных объектов (условное обозначение «МП-Л») с рабочим давлением 150 кгс/см2, номинальной вместимостью баллона 80 л, номинальным диаметром ЗПУ 12 мм, с запуском от электромагнита или от ручного дублёра (условное обозначение «ЭмР»): Модуль ИМП-Л(150-80-12)ЭмР ТУ 4854-007-49327238-2006 То же, но с запуском модуля от газогенератора или от ручного дублёра (условное обозначение «ЭгР»): Модуль ИМП-Л(150-80-12)ЭгР ТУ 4854-007-49327238-2006 |
