Распределительные устройства типа РУМЭЗ


РУМЭЗ(1М)-25-150

Сертификат соответствия

№ С-RU.ПБ01.В.01784,

действителен по 28.12.2016 г.

Свидетельство о типовом одобрении Российским морским регистром судоходства – в настоящее время находится в стадии продления срока действия.

РУМЭЗ(1М)-32-150

РУМЭЗ(1М)-50-150

РУМЭЗ-80-150

Сертификат соответствия

№ C-RU.ПБ01.В.00782

действителен по 09.08.2015 г.

РУМЭЗ(2М)-80-150

РУМЭЗ(2М)-100-65

ТУ 485483-045-49327238-00


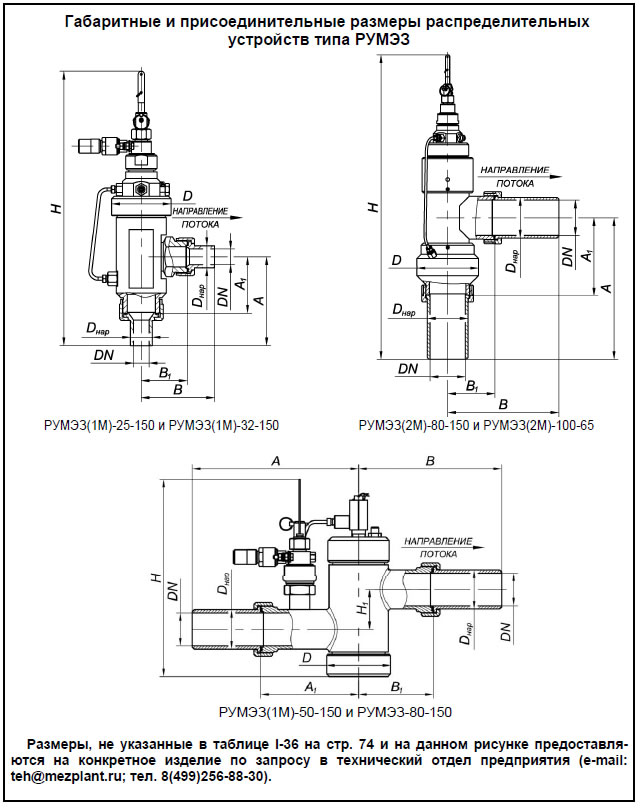

Распределительные устройства типа РУМЭЗ (далее по тексту – устройство, изделие) предназначены для обеспечения подачи газового огнетушащего вещества (ГОТВ) в магистральные трубопроводы автоматической установки газового пожаротушения (АУГП) в определенном направлении.

Вид климатического исполнения:

УХЛ4 по ГОСТ 15150, но для температуры от минус 30 до плюс 50°С;

ОМ4 по ГОСТ 15150, но для температуры от минус 30 до плюс 50°С, относительной влажности (95±3)% при температуре (25±2)°С.



Структура условного обозначения распределительных устройств



РУМЭЗ(ХХ)

-

ХХ

-

ХХX

ТУ 485483-045-49327238-00

1



2



3

4



1 – условное обозначение изделия и его модификации («1М», «2М»);

2 – номинальный диаметр (DN), мм;

3 – максимальное рабочее давление (Pр), кгс/см2;

4 – обозначение технических условий.







ВНИМАНИЕ!

В соответствии с Номенклатурой объектов технического наблюдения Российского морского регистра судоходства (РС) устройства распределительные должны иметь свидетельство о типовом одобрении (СТО) для применения на судах и поставляться с документами РС (Свидетельство по форме 6.5.31), что должно быть оговорено в заказной (контрактной) документации.



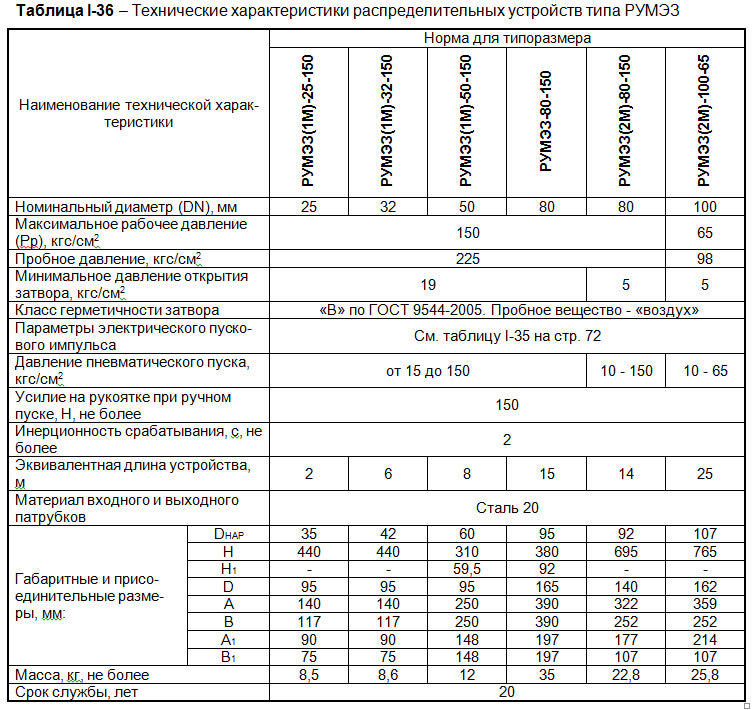

Общие сведения

Рабочая среда – ГОТВ, указанные в таблице  I-1 на стр. 5.

Способы пуска изделия:

- электрический

- пневматический;

- ручной.

Изделие применяется со следующими типами пусковых устройств (пускателей):

- Поршневой с ручным дублером (К1-К2) с электропиротехническим управлением от ИГ-1 или ИГ-3;

- Поршневой с ручным дублером (К1-К2) с электропиротехническим управлением от ИГ-8 (для морских судов);

- Поршневой с электропиротехническим управлением взрывозащищенный ИГ-6вз-СА (может приме­няться для пуска устройства, размещенного во взрывоопасных помещениях со­гласно ГОСТ Р 51330.13. Маркировка взрывозащиты 1ExdsIIСT5 Х по ГОСТ Р 51330.0).

- Поршневой пневматический с ручным дублером (К1-К2).

Информация о пускателях и инициирующих элементах (ИЭ) указана в главе II, раздел 3.

Пуск может осуществляться как при подведенном давлении ГОТВ к изделию, так и до по­дачи давления.

Параметры электрического пускового импульса для срабатывания РУМЭЗ указаны в таб­лице I-35 ниже.

Ресурс изделия до капитального ремонта составляет 20 срабатываний от пускового импульса.

Проведения тренировочных циклов срабатывания изделия в течение назначенного срока службы не требуется.

Одно устройство обеспечивает подачу ГОТВ в одном направлении пожаротушения. Для по­дачи ГОТВ по двум и более направлениям на трубопроводе АУГП монтируют необходимое ко­личество устройств. Допускается параллельная работа двух и более изделий на одно направ­ление пожаротушения.

Для удобства монтажа РУМЭЗ на объекте в комплект поставки входят патрубки и уплотни­тельные кольца. Монтаж патрубков к трубопроводам АУГП выполняется электродуговой свар­кой плавящимся электродом или аргонно-дуговой сваркой с присадочной проволокой. Подсое­динение изделия к патрубкам осуществляется с помощью штуцерно-торцевых резьбовых со­единений.

Положение распределительного устройства в пространстве – произвольное.



Таблица 35 –Параметры электрического пускового импульса

Наименование параметра

Инициирующий элемент

УП-3М

ПП-3СП

Тип источника газа

ИГ-3, ИГ-8

ИГ-1

Напряжение постоянного тока, В

от 2 до 26

Ток срабатывания, не менее, А

0,5

Длительность импульса, с

от 0,1 до 2,0

Сопротивление цепи электровоспламенителя, Ом

от 0,1 до 0,26

от 1,5 до 4,0

Сила тока в цепи контроля, А не более:



- при периодическом пропускании тока в течение не более 5 мин;

0,05

- при постоянном пропускании тока

0,005
