Модули газового пожаротушения типа 2МП-С
2МП-С ТУ 4854-011-49327238-09 |
Сертификат соответствия № C-RU.ПБ01.В.00379 действителен по 12.01.2015 г.
Протокол испытаний на сейсмостойкость № 08АЮ.1138 |
Модуль газового пожаротушения типа 2МП-С предназначен для хранения сжиженных газовых огнетушащих веществ под давлением собственных насыщенных паров и их выпуска при воздействии пускового импульса на привод модуля от приборов управления, входящих в состав автоматической установки газового пожаротушения защищаемого объекта.
Модули могут применяться в составе АУГП централизованного или модульного типа.
Вид климатического исполнения модуля – УХЛ4 по ГОСТ 15150.
Сейсмичность районов эксплуатации модуля – до 9 баллов по MSK-64.
Модули относятся к изделиям, устанавливаемым непосредственно на строительных конструкциях (фундаментах, перекрытиях, фермах).
Группа сейсмической безопасности модуля – 2 по ГОСТ 30546.1. После прекращения сейсмического воздействия требуется вмешательство персонала только для наладки весового индикатора УКМ.
По заказу потребителя модуль может поставляться в следующей комплектации:
а) «запас» - для хранения запасного количества ГОТВ;
б) одиночный;
в) «комплект».
Способ крепления модулей 2МП-С на объекте - «на раме».
Модуль состоит из баллона с ЗПУ и сифонной трубкой, весового индикатора, сейсмостойкой рамы, выпускного трубопровода (РВД и приварного штуцера) и электромонтажного блока. При использовании для запуска модуля электромагнитного пускателя на горловине баллона закрепляется защитный кожух ЗПУ, снимающий с входного штуцера ЗПУ изгибную нагрузку, возникающую при вибрации массивного пускателя.
В зависимости от условий применения модули могут комплектоваться электрооборудованием во взрывозащищенном исполнении, имеющем следующую маркировку взрывозащиты:
а) устройство пусковое электромагнитное взрывозащищенное типа F1120012
ТУ 4854-014-49327238-2013 - 1ExdIICT6Х по ГОСТ Р 51330.0;
б) индикатор весовой взрывозащищенный типа УКМ-ВЗ ТУ 4276-001-49327238-99 - 0ExiaIICT6 Х по ГОСТ Р 51330.0.
Таблица 21 - Параметры наполнения модулей типа 2МП-С
Наименование ГОТВ (см. таблицу I-1 на стр. 5) |
Коэффициент заполнения ГОТВ, кг/л, не более |
Двуокись углерода |
0,72 |
Примечания: Масса ГОТВ в модулях определяется как произведение коэффициента заполнения на вместимость баллона модуля в литрах.
Модули исполнения «комплект» могут по требованию заказчика поставляться с коллектором. Габаритные и присоединительные размеры коллекторов указаны в таблице I-10 на стр. 29.
Примеры условных обозначений модулей типа 2МП-С при заказе |
Модуль типа 2МП-С, изготовленный в сейсмостойком исполнении, максимальным рабочим давлением 150 кгс/см2, укомплектованный баллоном вместимостью 100 л, запорно-пусковым устройством DN12 мм с электромагнитным способом пуска: Модуль 2МП-С(150-100-12)Эм ТУ 4854-011-49327238-09. - то же, но укомплектованный электрооборудованием во взрывозащищенном исполнении и предназначенного для ОАО «Газпром» (индекс ГП): Модуль 2МП-С(150-100-12)Эм-Ех ТУ 4854-011-49327238-09 (ГП). Модуль «комплект», содержащий 7 модулей типоразмера 2МП-С(150-100-12), пусковым модулем которых является один из группы, оснащенный для способа пуска «Эм» с коллектором: Модуль «комплект» К7-2МП-С(150-100-12)Эм-ЭПМ с коллектором |
Габаритные размеры модулей типа 2МП-C |
||
|
|
|
Модуль 2МП-С |
Модуль «комплект» К2-2МП-С |
|
1 – Баллон 2 – ЗПУ 3 – Рукав высокого давления 4 – Хомут 5 – Электромонтажный блок |
6 – Сейсмостойкая рама 7 – Защитный кожух ЗПУ 8 – Электровесовой терминал 9 – Весовая площадка |
|
Размеры, не указанные в таблице I-22 на стр. 47, предоставляются на конкретное изделие по запросу в технический отдел предприятия (e-mail: teh@mezplant.ru; тел. 8(499)256-88-30). |

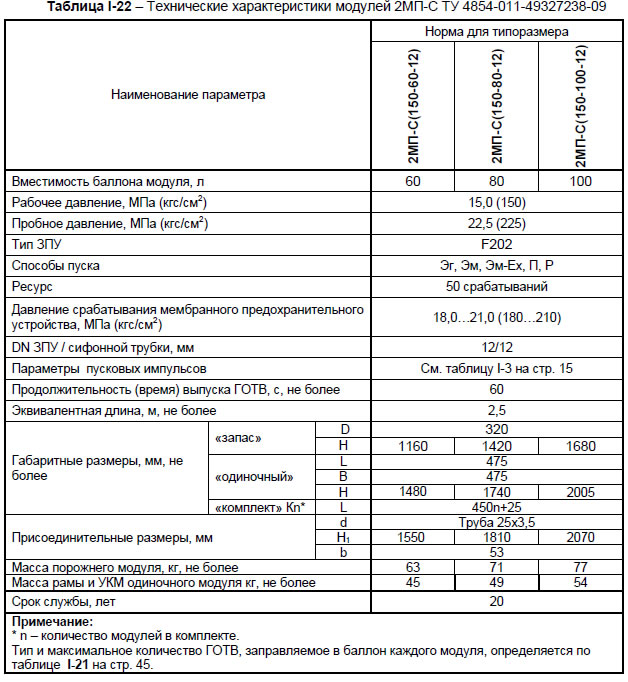

Таблица 22 – Технические характеристики модулей 2МП-С ТУ 4854-011-49327238-09
