Индикатор весовой типа УКМ-3Л
Индикатор представляет собой электронно-механическое весовое устройство, в котором баллон модуля установлен в горизонтальном положении на весовую платформу, оснащенную двумя тензорезисторными датчиками, сигнал с которых обрабатывается прибором ЭВТ-05Л.
На весовой платформе может быть размещен только один модуль.
Индикатор состоит из одной или нескольких весовых платформ (но не более 4) и одного прибора ЭВТ-05Л.
В зависимости от количества весовых платформ, сигнал с которых совместно обрабатывается одним прибором ЭВТ-05Л, индикатор выпускается следующих исполнений: УКМ-3Л-1; УКМ-3Л-2; УКМ-3Л-3; УКМ-3Л-4.
Весовые платформы индикатора должны быть размещены на объекте в одном месте на расстоянии друг от друга в пределах длины кабеля от тензорезисторных датчиков к прибору ЭВТ-05Л – 2,5 м.
Таблица III-1 – Основные технические характеристики устройств контроля массы
Наименование характеристики |
Модификация устройства |
||
УКМ-2 |
УКМ-3 |
УКМ-3Л |
|
Наибольший предел взвешивания (НПВ), кг (наибольшая полная масса контролируемого модуля) |
150 |
200 |
200 |
Наименьший предел взвешивания (НмПВ), кг (наименьшая полная масса контролируемого модуля) |
25 |
50 |
50 |
Дискретность индикации (d), кг |
0,1; 0,2; 0,5 |
||
Чувствительность, кг |
0,1 |
0,2 |
0,1 |
Порог срабатывания |
Устанавливается с дискретностью индикации |
||
Температурный уход РКП* на 10°С, менее |
0,05% от НПВ |
- |
|
Температурный уход «0» на 10°С, менее |
0,1% от НПВ |
||

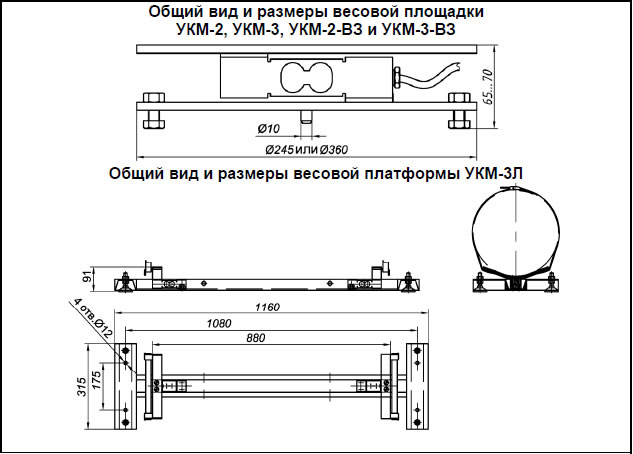

Габариты, мм |
|||
- весовой площадки (платформы) |
Æ245х65 или Æ360х70 |
1160х315х91 |
|

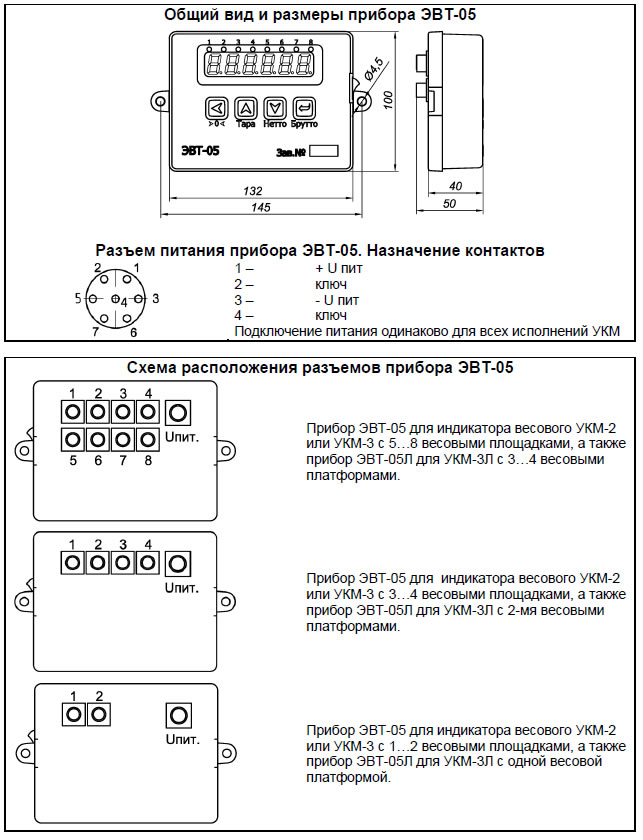

- терминала |
155х100х40 |
||
Масса, кг, не более |
|||
- весовой площадки |
5 или 9,5 |
14,5 |
|
- терминала |
0,25 |
||
Потребляемая мощность, ВА |
3,5 |
||
Напряжение питания, В |
12±3 |
||
Коммутируемый сигнал «АВАРИЯ», не более |
60 В; 100 мА |
||
Срок службы, лет, не менее |
10 |
Структура условного обозначения устройства контроля массы |
||||||||||||
1 – модификация устройства: «2» - весовой индикатор с НПВ=150 кг; «3» - весовой индикатор с НПВ=200 кг; «3Л» - весовой индикатор с НПВ=200 кг для модулей типа 2МП-Л. 2 – Количество весовых площадок (только для УКМ-2, УКМ-3 и УКМ-3Л: от «1» до «8» - для УКМ-2, УКМ-3; от «1» до «4» - для УКМ-3Л. |
